フェイスドライバー FSBR/SBR

ソフトターニング用センター摺動タイプで高精度を実現

ワーク端面成形後、両センターにて高精度の加工を実現します。 フェイスドライバーFSBR/SBR型は独自の内部メカ機構により 旋削や研削に適しています。

フェイスドライバーFSBR/SBR型は芯押し台側からの推力によって 摺動式センターでワークの芯間を捉えながら、ワーク端面を基準として 加工できる万能治具です。

センター摺動式 FSBR/SBR 型フェイスドライバーの特徴:

  • ンター摺動式で振れ精度0.01mm-0.015mmを実現
  • 小径ワークに最適
  • 加工基準はワーク端面
  • ドライブピン抜け防止機構付き
  • 芯押し台側推力により確実にクランプ
  • センター固定式の場合、加工基準はワーク端面のセンター穴となります
  • 内部のコンペンセーティング機構によりいびつなワーク端面にも対応
  • 取り扱いが容易

FSBR型

フランジボディタイプ

FSBR型は主軸アダプターを用いいて様々な機械の主軸に取り付け出来ます。

Type FSBR with flange retainer

SRB型フェイスドライバー

モールステーパー仕様(アダプター併用取り付け)

SBR型は本体がモールステーパーシャンクとなっており、段取り替えが

Type SBR with MK- or cylindrical retainer
フェイスドライバー
Face Drivers PDF [6.3 MB]
消耗部品/周辺部品

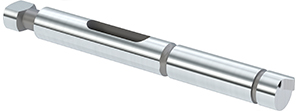

Drive Pins ドライブピン PDF [6.3 MB]
Center Pins センターピン PDF [6.3 MB]
取り付け用アダプター
Flange Adapters フランジアダプター PDF [993 KB]
アプリケーション
