Stirnmitnehmer FSPV/FSPBV/SPV

zum Drehen und Fräsen mit Mitnahmescheiben

Die komplette Außenkontur des Werkstücks kann in einer Aufspannung gredeht und gefräst werden.

Neidlein Stirnmitnehmer der Typen FSPV/FSPBV/SPV mit Mitnahmescheibe sind mechanische Spannsysteme, die bei der Dreh-Fräszerspanung eingesetzt werden.
In der Anwendung zeichnen sich diese durch maximale Flexibilität und spielfreier Mitnahme aus.

NEIDLEIN Stirnmitnehmer FSPV/FSPBV/SPV garantieren:

  • Nullpunkt an der Werkstückplanfläche, gleichbleibende Referenz bei unterschiedlichen Zentrierungen
  • ausgleichende, spielfreie Mitnahmescheibe
  • hohe Flexibilität in der Anwendung, große Auswahl an Spannkreisdurchmessern
  • im gespannten Zustand feststehende Zentrierspitze » Feste Spannstelle
  • max. Rundlaufabweichung: 0.02 mm
  • einstellbare Federkraft (abhängig von Werkstückgewicht)
  • niedrige Rüstkosten durch einen schnellen Wechsel der Mitnahmescheiben und Zentrierspitzen
  • kostengünstiger Austausch der werkstückberührenden Teile (wechselbare Hartmetall-Einsätze)

Typ FSPV

Mit Flanschaufnahme für Anschraubung

Typ FSPV wird mittels Zwischenflansch auf die Maschienenspindel adaptiert.

FSPV

Typ FSPBV

Typ FSPBV wird mittels weichen Aufspannbacken in einem Futter aufgenommen

FSPBV

Typ SPV

Mit Morsekegelaufnahme

Typ SPV wird mittels Morsekegelaufnahme in die Maschienenspindel adaptiert.

SPV
Technische Daten:
Stirnmitnehmer PDF [6.3 MB]
Wechselteile/Zubehör:
Mitnahmenscheiben Mitnahmescheiben PDF [6.3 MB]
Zentrierspitzen Zentrierspitzen PDF [6.3 MB]
Befestigungselemente:

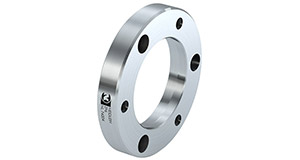

Zwischenflansch ZF Zwischenflansch PDF [996 KB]
Einsatz bei folgenden Prozessen:
